Branchement du CPC sur TV

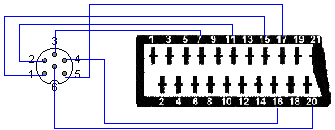

Si aujourd’hui nous pouvons avoir facilement un CPC avec un moniteur couleur, ce n’était pas toujours le cas à l’époque. Et les CPC n’étaient pas équipés comme beaucoup d’autres ordinateurs de l’époque de prise péritel. Pourtant il est possible de brancher votre CPC sur une télé. Voici donc le schéma.



Prise CPC                                Péritel



CPCPéritel
115
211
37
416
517
620





Relier le son sur la TV

Après avoir réalisé ce montage, nous pouvons aussi utiliser le son du super téléviseur 16/9e qui trône dans le salon 😉



CPCPéritel
Gauche2
Droite6
Masse4





Position AV

Si vous n’avez pas de position AV sur votre téléviseur, il vous faudra pour finir rajouter au montage une pile de 9V.





Pile 9VPéritel
+8
18

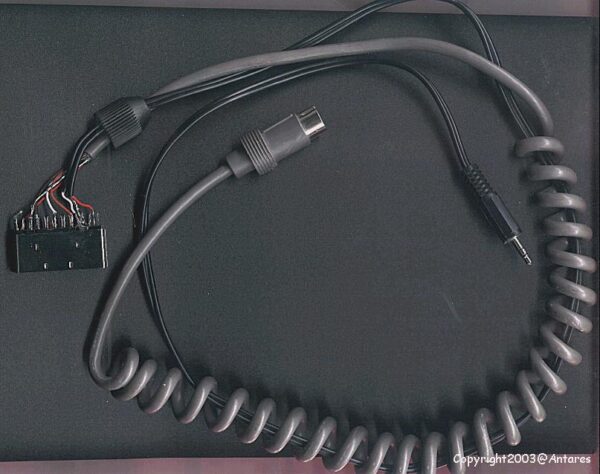

Voici rien que pour vous, sur Phénix Informatique, et grâce à notre ami Antarès, les photos du câble péritel qu’il a lui même réalisé pour son CPC+…

Les bricoleurs, à vos fers à souder ! Il y a encore des gars qui prouvent qu’un CPC évolue malgré son grand âge et qu’on a pas fini d’en voir.

Un grand merci à Antarès donc pour sa participation au site ! Si vous avez des questions à lui poser au sujet de cette bidouille je suis sûr qu’il se fera un plaisir de vous répondre sur le forum, où alors vous pouvez le mailer directement, je pense, en passant par la section “membres” du site.
