Doubleur de joystick Amstrad (Emultoo)

L’explication pour fabriquer un doubleur de joystick fournit par nos amis du regretté site emultoo.com…

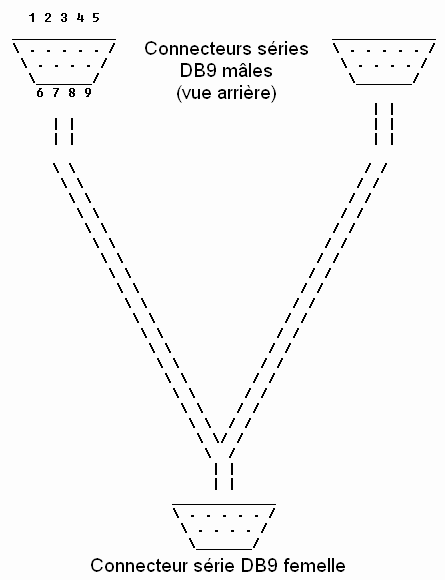

Le montage est assez simple, il suffit de relier les connecteurs mâles au connecteur femelle (broche 1 des mâles avec broche 1 du femelle, broche 2 des mâles avec broche 2 du femelles, etc…). Toutes les broches sont à souder.



Attention toutefois car il y a une petite exception :

sur un des connecteurs mâles vous devrez inverser les broches 8 et 9 (peu importe le connecteur).

Dernier petit conseil, utilisez une nappe PC pour vos câblage, c’est beaucoup plus pratique.
