Fabriquer une alim 5V

Pour utiliser un lecteur 3’1/2 externe il vous faut l’alimenter !!! Vous avez plusieurs solutions.

– La 1ère est d’utiliser une alimentation « PC ». c’est un peu encombrant, le ventilo fait du bruit et il faut s’en procurer une.

– Vous pouvez aussi utiliser l’alimentation du CPC. Seul petit problème, elle est calculée trop juste et lorsque le lecteur se met en route on constate une baisse de tension.

– Le mieux est de ce construire une Alimentation. Les lecteurs de disquette 3’1/2 n’utilisent plus le 12V. Nous avons donc juste besoin du 5V. Il faut pour cela un bloc d’alimentation « multiple » qui sort au moins du 7.5 ou du 9V sous 1A. On trouve assez facilement ce genre de transformateur mais faites bien attention qu’il sorte 1A. Ensuite il nous faut un petit composant. Un régulateur de tension 7805 que vous trouverez dans un magasin d’électronique.

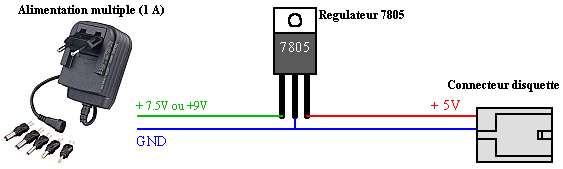

Suivez ensuite le branchement ci-dessous et vous avez une alimentation autonome pour votre lecteur.
